Lenkachse: Funktionsprinzip und industrielle Anwendungen

Was ist eine Lenkachse?

Bei einer gewöhnlichen Starrachse sind die Räder am Fahrgestell fixiert. Das Fahrzeug kann nur geradeaus fahren. Die Lenkachse löst dieses Problem durch den Achsschenkelbolzen, ein mechanisches Bauteil, das jedem Rad ermöglicht, sich um eine vertikale Achse zu drehen. Erst diese Drehbewegung macht das Kurvenfahren möglich.

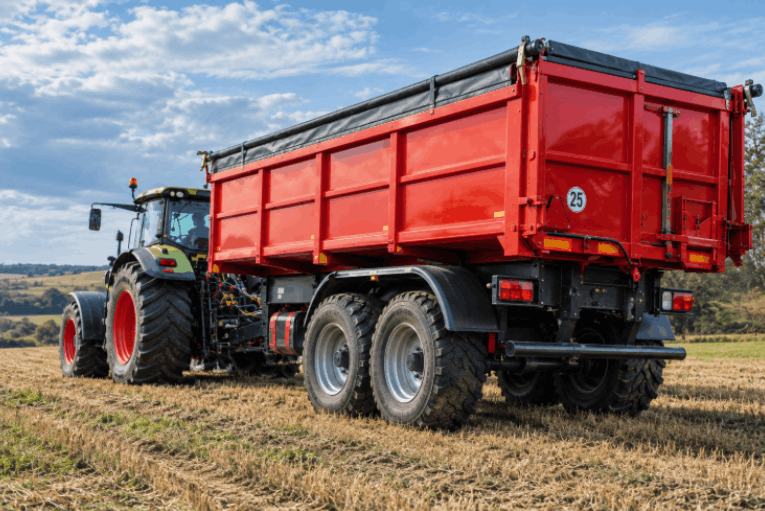

Die Steuerung kann mechanisch, hydraulisch oder elektrohydraulisch ausgeführt sein. Beim konventionellen Pkw treibt das Lenkrad die Lenksäule an, die über eine Zahnstange die Achsschenkel orientiert. Bei einem Industrie- oder Landwirtschaftsanhänger ist die Steuerung häufig an die Lenkung des Zugfahrzeugs gekoppelt oder wird über ein eigenständiges Hydrauliksystem geregelt. In allen Fällen steht die Lenkachse im Zentrum der Fahrgeometrie und bestimmt das Verhalten des gesamten Gespanns. Der Artikel über den Aufbau eines Anhängerfahrgestells zeigt, wie die Lenkachse mit den übrigen Strukturelementen zusammenwirkt.

Wie funktioniert eine Lenkachse?

Alles beginnt am Achsschenkelbolzen. Wenn der Lenkbefehl auf den Achsschenkel wirkt, schwenken die Räder und ändern die Fahrtrichtung. Was einfach klingt, verbirgt eine wichtige geometrische Einschränkung: Damit die Kurvenfahrt ohne Reifenreiben gelingt, dürfen die beiden gelenkten Räder nicht im gleichen Winkel einschlagen. Das kurveninnere Rad, das einen kleineren Bogen beschreibt, muss stärker einlenken als das kurvenäußere. Diese Gesetzmäßigkeit heißt Ackermann-Geometrie, und eine Achse, die sie ignoriert, verschleißt ihre Reifen deutlich früher als nötig.

Bei hydraulisch gesteuerten Achsen wandelt ein doppeltwirkender Zylinder den Hydraulikdruck in eine Winkelbewegung der Räder um. Führungsgenauigkeit, maximaler Lenkwinkel und Ansprechgeschwindigkeit sind die drei Schlüsselparameter, die je nach Anwendung stark variieren.

Drei Steuerungsprinzipien kommen in der Praxis vor:

• Mechanische Steuerung: direkte Übertragung über Lenksäule, Zahnstange oder Spurstange. Einfach und robust, ohne Servounterstützung, geeignet für moderate Lasten.
• Hydraulische Steuerung: Zylinder, der an den Hydraulikkreis des Zugfahrzeugs oder eine eigene Hydraulikanlage angeschlossen ist. Hohe Lenkpräzision und Lenkkraft bei schweren Lasten.
• Elektrohydraulische Steuerung: Sensor- und Magnetventilregelung. Ermöglicht automatische Kopplung an die Lenkung des Zugfahrzeugs, eingesetzt bei Langzugkombinationen und Sondertransporten.

Nachlauflenkachse und Lenkachse: wo liegt der Unterschied?

Beide ermöglichen die Radausrichtung, aber auf grundlegend verschiedene Weise. Eine Nachlauflenkachse reagiert passiv auf die Seitenkräfte, die beim Kurvenfahren entstehen. Es gibt keinen aktiven Steuerbefehl: Die Fahrwerksgeometrie bewirkt die Ausrichtung von selbst. Das Fahrzeug folgt der Kurve besser, aber der Fahrer hat keinen direkten Einfluss auf den Einschlagwinkel.

Eine Lenkachse wird aktiv gesteuert. Der Fahrer, oder ein geregeltes System, kontrolliert den Winkel jederzeit. Genau dieses Maß an Kontrolle macht den Unterschied in anspruchsvollen Situationen: Rangieren auf engem Raum, Schwertransport, langer Gelenkzug. Die Spurgenauigkeit einer echten Lenkachse hat auf der Nachlaufseite kein Gegenstück.

Industrielle Anwendungen und Einsatzbereiche

Im Flughafenbetrieb bewegen sich Schlepper, Passagierbusse und Frachtkarren auf markierten Vorfeldflächen, die oft sehr eng sind. Ein falsch bemessener Lenkeinschlag kann dort einen Vorfall auslösen. Lenkachsen werden deshalb häufig mit elektronischen Führungssystemen kombiniert, um reproduzierbare Trajektorien zu gewährleisten. LBA- und EASA-Standards für Bodengeräte schreiben konkrete Wendeanforderungen vor, die die Achsauslegung direkt beeinflussen.

Im Schwertransport und Sondertransportwesen setzen Tieflader hydraulische Lenkachsen vorne und hinten gleichzeitig ein, um mit Fahrzeuglängen von mehreren Dutzend Metern enge Kurven zu bewältigen. Transformatoren, Stahlkonstruktionen, Industriereaktoren: Diese Transportkategorie existiert ohne Lenkachsen schlicht nicht. In Deutschland regelt § 70 StVZO die Ausnahmegenehmigungen für solche Sondertransporte, die in der Regel besondere Anforderungen an die Fahrzeugsteuerung stellen.

Welcher Anhänger- und Achstyp für welchen Einsatzzweck am besten passt, ist eine Frage, die weit über die Lenkachse hinausgeht. Unser Ratgeber zum Thema Anhänger nach Einsatzzweck wählen bietet einen praktischen Überblick für die Auswahl der richtigen Konfiguration.

In der Intralogistik und Hafenlogistik nutzen fahrerlose Transportsysteme und Terminalzugmaschinen elektrohydraulische Lenkachsen für präzise Bewegungen in Lagerhallen oder auf Kais, häufig vollautomatisch ohne Fahrereingriff.

Auslegung: warum der Katalog selten ausreicht

Maximaler Lenkwinkel, Wendekreis, Sturz- und Nachlaufgeometrie, Kompatibilität mit dem Hydrauliksystem des Zugfahrzeugs, Bauraumbeschränkungen des Fahrgestells: Die Auslegung einer Lenkachse ist ein Gesamtprojekt. Keiner dieser Parameter lässt sich unabhängig von den anderen behandeln.

Standardkonfigurationen decken die häufigsten Fälle ab. Sobald Last, Geometrie oder Systemintegration die Katalogbereiche verlassen, muss konstruiert werden. Wie lange solche Sonderlösungen im Dauerbetrieb halten und welche Faktoren ihre Standzeit beeinflussen, behandelt unser Artikel zur Lebensdauer einer Anhängerachse im Industrieeinsatz.

Zusammenfassung

Die Lenkachse ist ein Präzisionsbauteil, dessen Auslegung weit über die Tragfähigkeit hinausgeht. Ob mechanisch, hydraulisch oder elektronisch gesteuert: Sie sichert die Wendigkeit und Spurgenauigkeit eines schweren Fahrzeugs unter oft anspruchsvollen Betriebsbedingungen. In Industrie, Landwirtschaft und Luftfahrt reicht die Standardlösung selten. Das Konstruktionsbüro macht den Unterschied.
